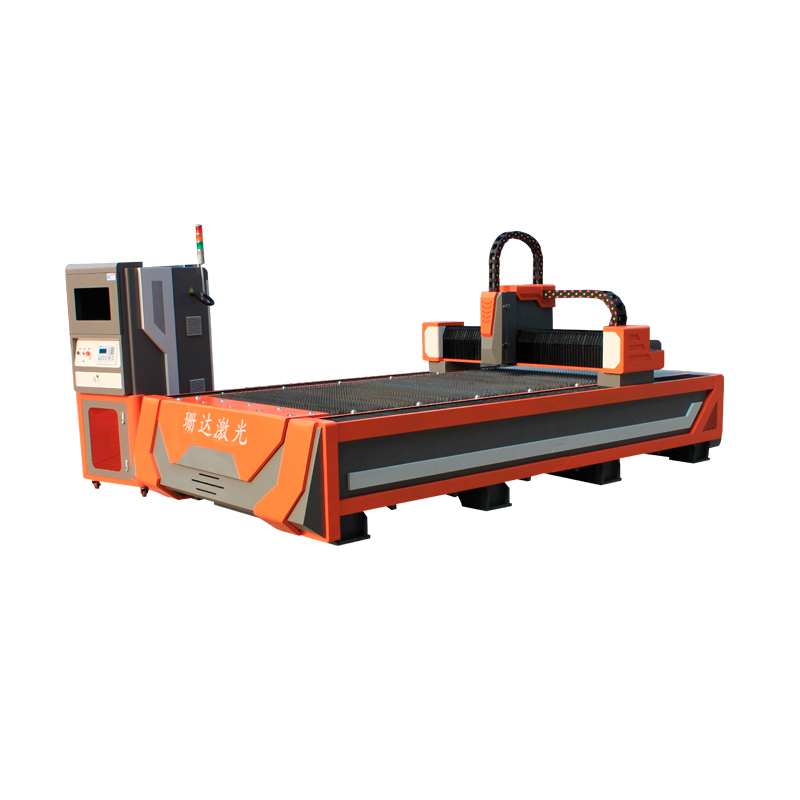

SD3015FH/4015FH光纤激光切割机

     光纤系列激光切割机,采用具有 先进技术的光纤激光器,配备高精密齿轮齿条,进口高精度直线导轨等高效传动机构,通过先进的进口数控系统,集合而成的精密数控光纤激光切割机,是集激光切 割、精密机械、数控技术等学科于一体的高新技术产品,主要用于碳钢板、不锈钢板、铝合金等金属材料的切割和成形,具有高速、高精度、高效率、高性价比等特 点,是金属材料加工行业的首选切割机型。
◆优越的光束质量:聚焦光斑小,工作效率更高,加工质量更好;
◆较高的切割速度:是同等功率CO2激光切割机的2倍;
◆较高的稳定性:采用世界顶级的进口光纤激光器,性能稳定,关键部件使用寿命可达10万小时;
◆较高的电光转换率:光纤激光切割机比CO2激光切割机电光转换率高3倍,节能环保;
◆较低的使用成本:整机耗电量仅为同类CO2激光切割机的20-30%;
◆较低的维护成本:无激光器工作气体;光纤传输,无需反射镜片,可节约大量维护成本;
◆产品操作维护方便:光纤传输,无需调整光路;
◆超强的柔性导光效果:体积小巧,结构紧凑,易于柔性加工
适用材料:
主要用于切割碳钢、硅钢、不锈钢、铝合金、钛合金、镀锌板等金属薄板的快速切割。
行业应用:
应用于医疗微电子、眼镜架、地铁配件、汽车配件、机械零件、工艺品、五金工具、广告等行业。

客户服务热线
400-650-2818
邮箱:shanda8888@126.com
传真:010-87701234
个性定制 免费打样
产品细节图展示

QQ图片20180116114514_副本

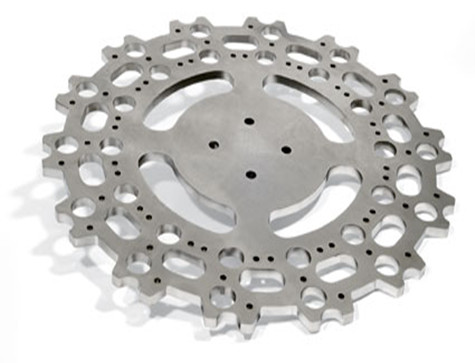

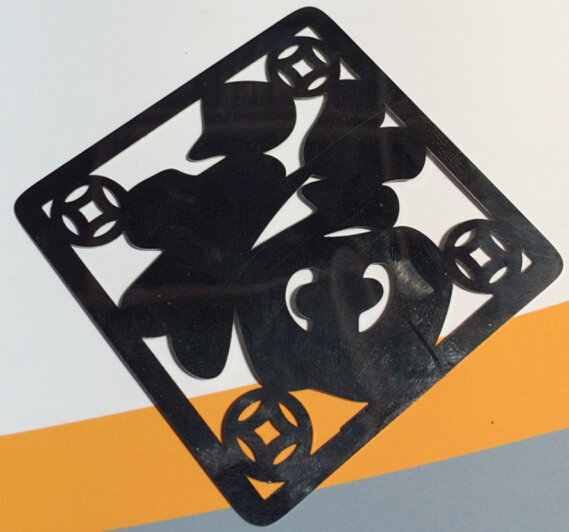

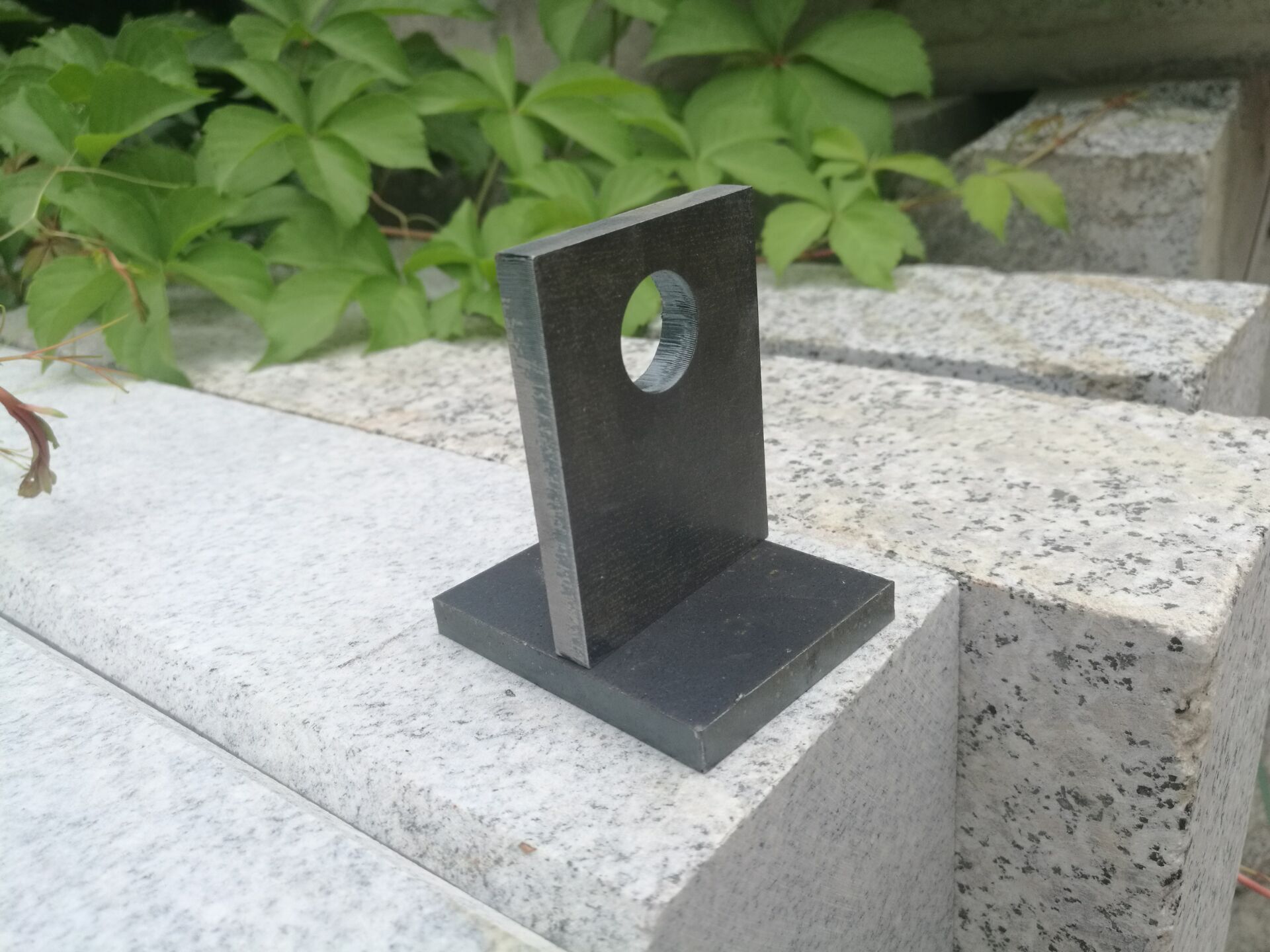

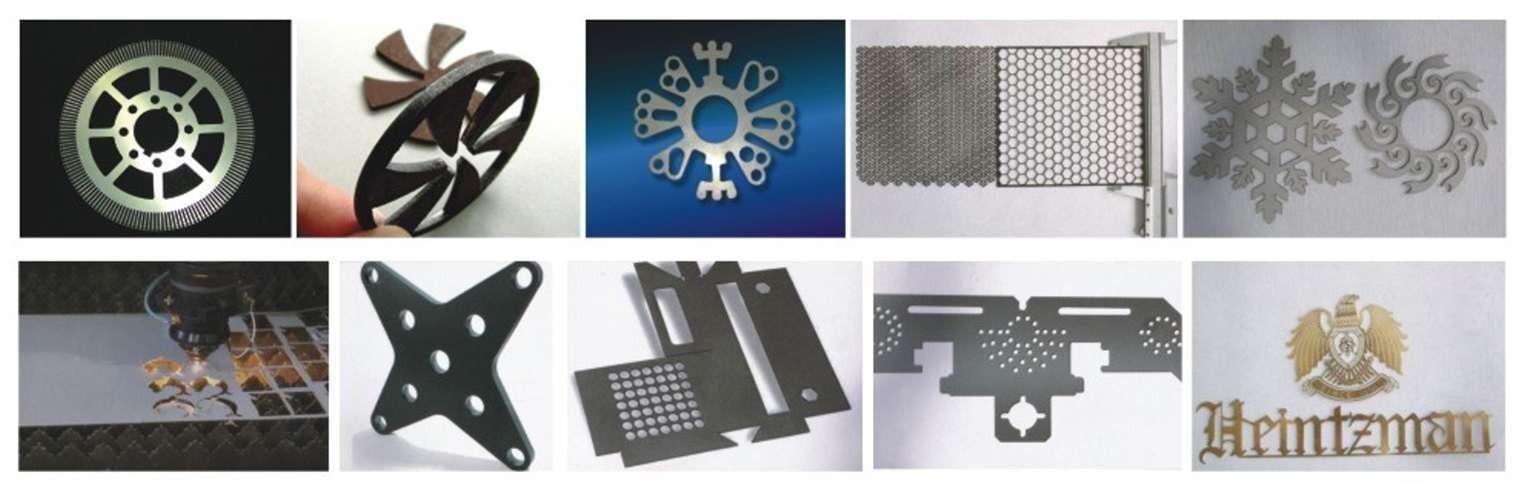

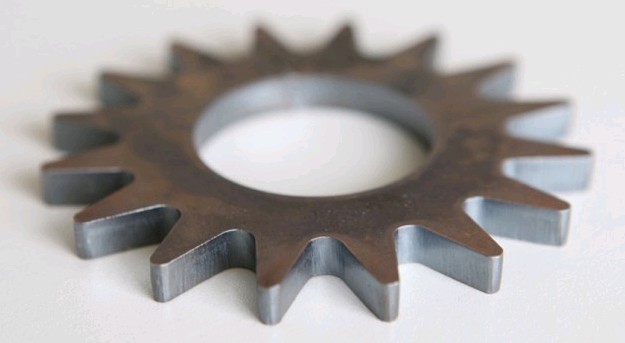

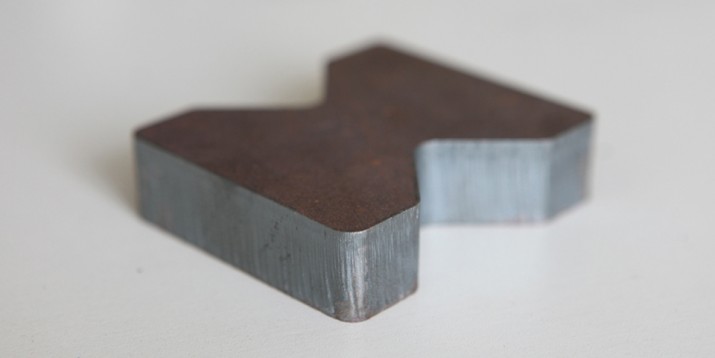

打标样品展示

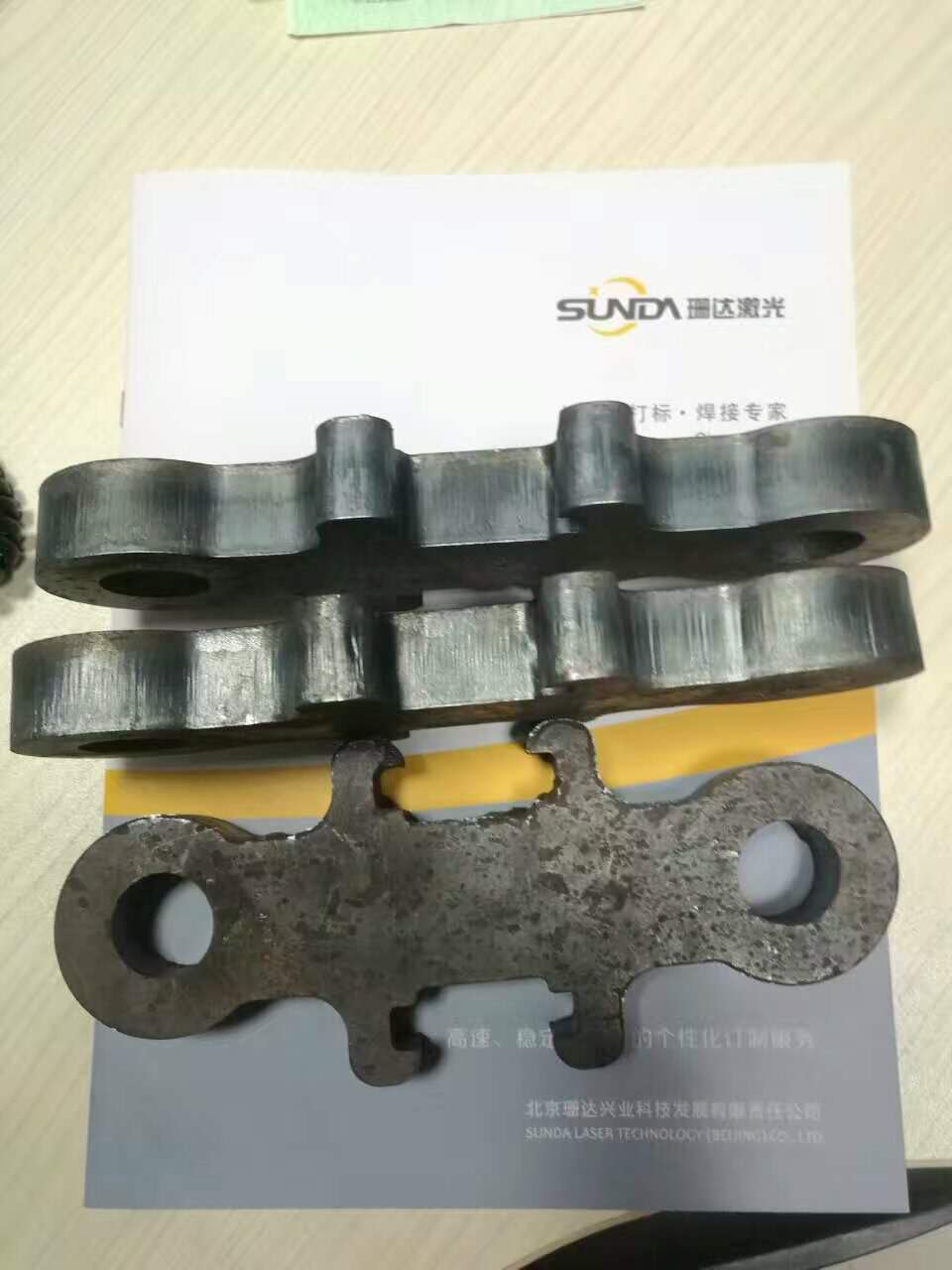

  • 22厚碳钢
  • 59cdcb975e4efc344b7a551063ad39e6
  • 101
  • 1011
  • QQ截图20160627183508
  • QQ图片20160829151604
  • tg20
  • timg (2)
产品介绍
   SD3015FH/4015FH 光纤系列激光切割机,采用具有先进技术的光纤激光器,配备高精密齿轮齿条,高精度直线导轨等高效传动机构,通过先进的数控系统,集合而成的精密数控光纤激光切割机,是集激光切割、精密机械、数控技术等学科于一体的高新技术产品,主要用于碳钢板、不锈钢板、铝合金等金属材料的切割和成形,具有高速、高精度、高效率、高性价比等特点,是金属材料加工行业的首选切割机型。

设备特点:
人性化的设计理念,实用的客户体验。
可靠的光路和超长寿命的激光器
独立控制柜,标准布线结构
高速度、高效率、高质量的完美切割
完美的人机控制界面,稳定的传动方式

应用范围
参考的标配:

序号 名称 数量 原产地和制造商名称
激光器
1 光纤激光器 1套 锐科
2 激光电源
3 精密冷水机组 1套 东露阳
外光路及切割头
1 专用激光切割头 1套 RayTools|Bt240
机床主机
1 机床床身,时效处理 1台 自产
2 X、Y轴齿轮齿条 1套 YYC
3 导轨 1套 台湾上银
4 伺服电机及驱动器 3套  安川
5 减速机 3套  Apex
数控及软件系统
1 数控系统(含控制软件) 1套 柏楚控制系统
选配附件
1 交换工作台 1套 自产 (选配)

技术参数
设备型号 SD3015FH/4015FH
激光器类型 光纤激光器
激光工作介质 光纤
激光波长 1070nm
额定输出功率 750W  1000W  1500W
光束质量 <0.373mrad
X轴行程 3000mm  /  4000mm
Y轴行程 1500mm
Z轴行程 120mm
有效切割范围 3000×1500mm / 4000*1500mm
工作台轴向定位精度 ≤±0.05mm/m
工作台重复定位精度 ≤±0.03mm/m
最大空行速度 60m/min
支持图形格式 DXF格式(支持CAD、CORELDRAW、AI)
电源额定参数 三相交流380V 50Hz
设备用电功率 13KW
