产品细节图展示
QQ图片20160829151545

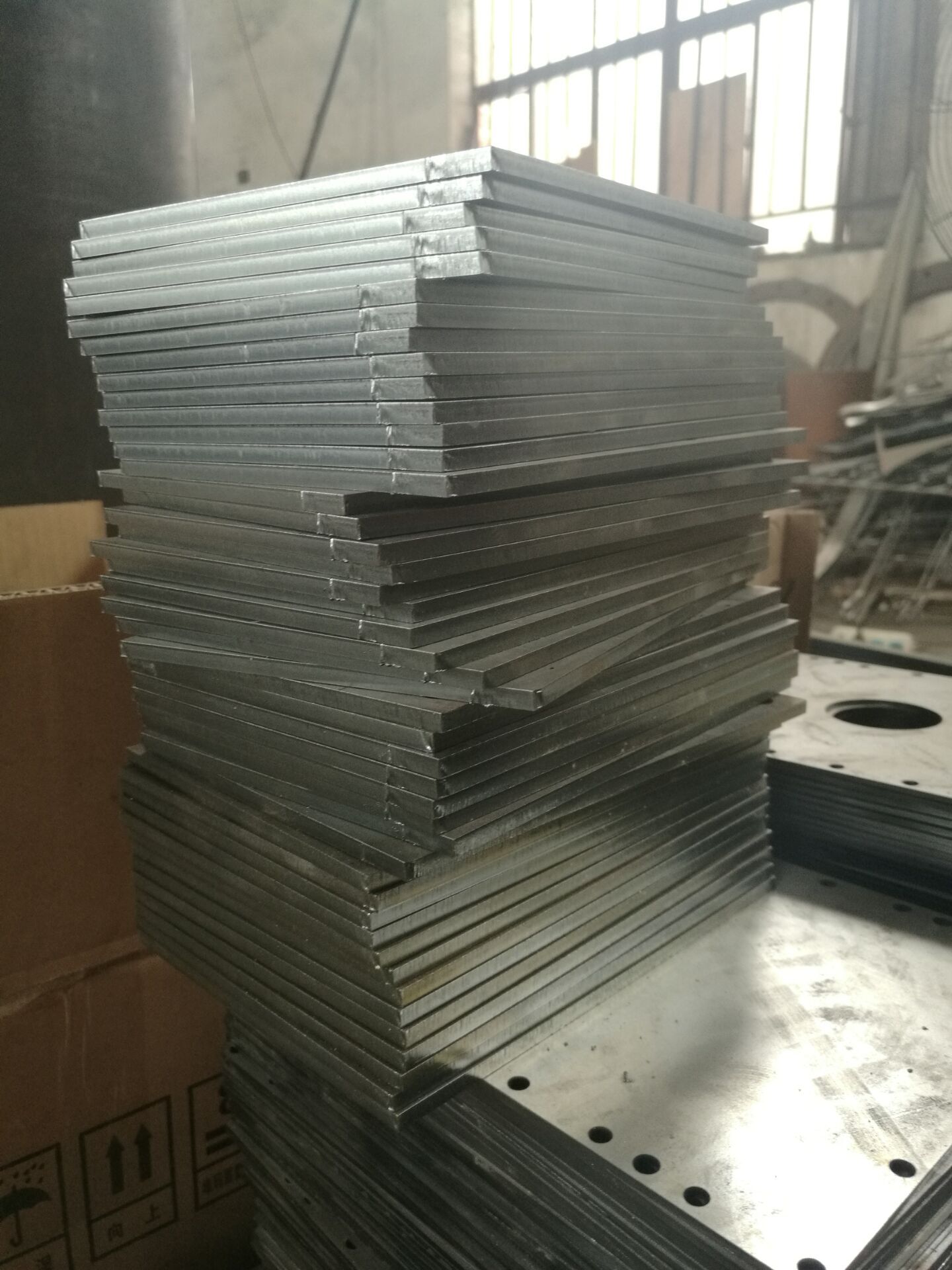

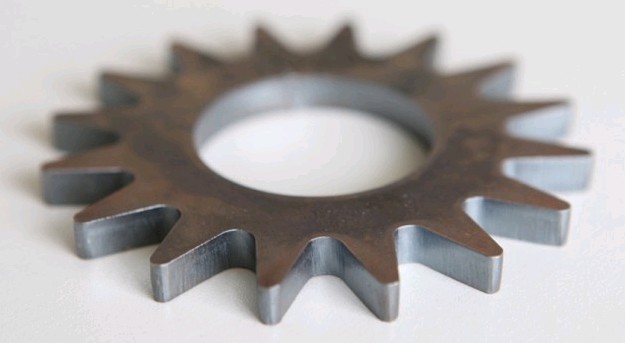

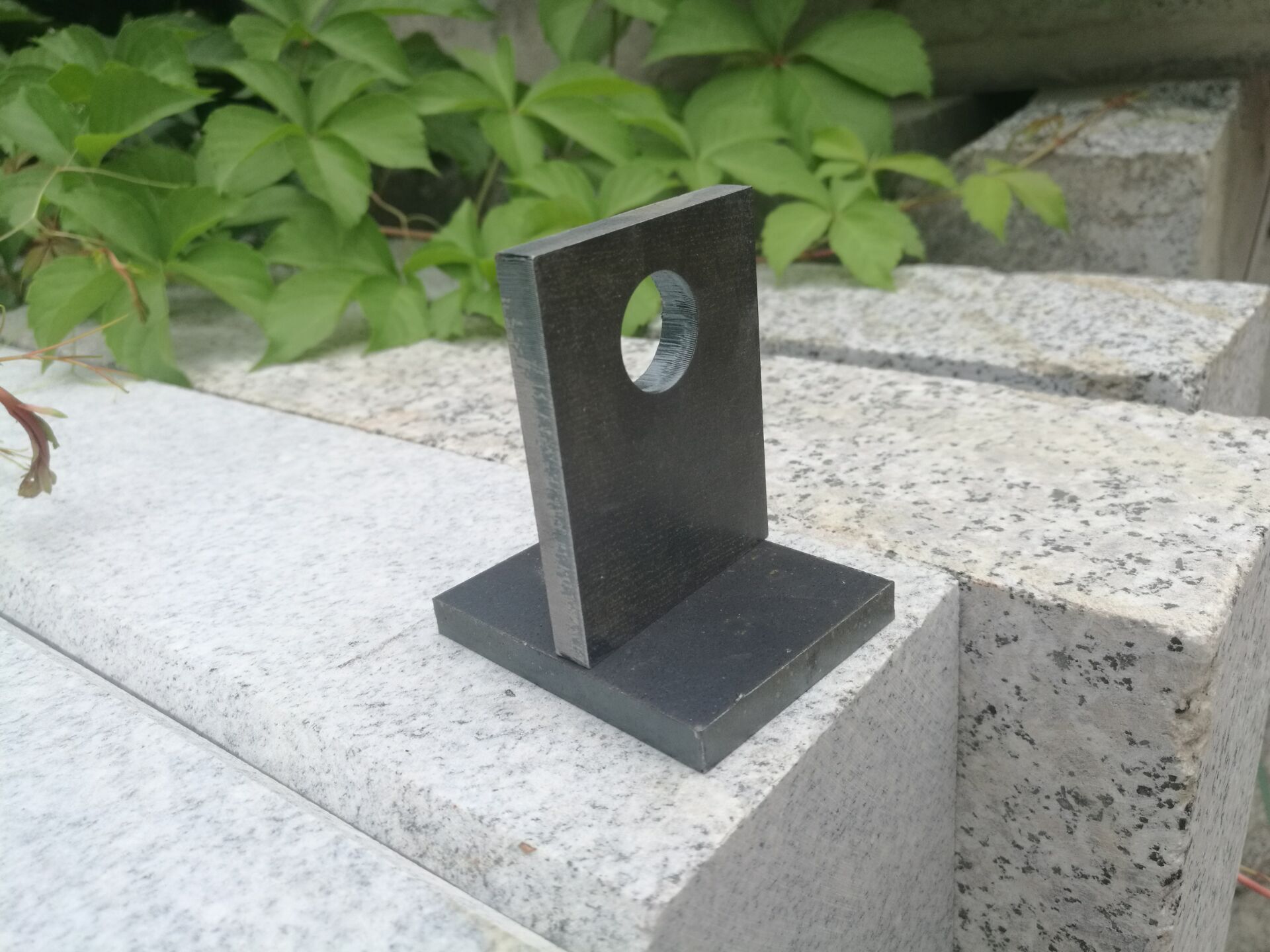

打标样品展示
产品介绍
1．光纤激光器的主要特点
1) 光纤激光器电－光转化效率高，转换效率达30%以上，可大幅度节约工作时的耗电，节省运行成本，达到较高的生产效率；
2) 激光器运行时仅仅需要电能，不需要产生激光的额外气体，具有较低的运行和维护费用；
3) 光纤激光器采用半导体模块化和冗余设计，谐振腔内无光学镜片，不需要启动时间，具有免调节、免维护、高稳定性的优点，降低了配件成本和维护的时间，这是传统激光器无法比拟的；
4) 光纤激光器的输出波长为1.06微米，是CO2波长的1/10，输出的光束质量好，功率密度高，非常有利于金属材料的吸收，具有优越的切割、焊接能力，从而使加工的费用较低;
5) 整机光路由光纤传输，不需要复杂的反射镜等导光系统，光路简单，结构稳定，外光路免维护；
6) 切割头中含有保护镜片，使聚焦镜等贵重的易耗品消耗量较少；
7) 光通过光纤导出，使机械系统的设计变得非常简单，非常容易与机器人或多维工作台集成；
8) 光纤激光器体积小，重量轻，工作位置可移动，占地面积小；
2．光纤激光切割机的优势
1) 光纤激光器电－光转化效率高，转换效率达30%以上，可大幅度节约工作时的耗电，节省运行成本，达到较高的生产效率；
2) 激光器运行时仅仅需要电能，不需要产生激光的额外气体，具有较低的运行和维护费用；
3) 光纤激光器采用半导体模块化和冗余设计，谐振腔内无光学镜片，不需要启动时间，具有免调节、免维护、高稳定性的优点，降低了配件成本和维护的时间，这是传统激光器无法比拟的；
4) 光纤激光器的输出波长为1.06微米，是CO2波长的1/10，输出的光束质量好，功率密度高，非常有利于金属材料的吸收，具有优越的切割、焊接能力，从而使加工的费用较低;
5) 整机光路由光纤传输，不需要复杂的反射镜等导光系统，光路简单，结构稳定，外光路免维护；
6) 切割头中含有保护镜片，使聚焦镜等贵重的易耗品消耗量较少；
7) 光通过光纤导出，使机械系统的设计变得非常简单，非常容易与机器人或多维工作台集成；
8) 光纤激光器体积小，重量轻，工作位置可移动，占地面积小；
2．光纤激光切割机的优势
- 优越的光束质量：聚焦光斑较小，切割线条精细，工作效率高，加工质量好；
- 较高的切割速度：是同等功率CO2激光切割机的2倍；
- 较高的稳定性：采用进口光纤激光器，性能稳定，关键部件使用寿命长；
- 较高的电光转换效率：光纤激光切割机比CO2激光切割机电光转换效率高3倍，节能环保；
- 较低的使用成本：整机耗电量仅为同类CO2激光切割机的20-30%；
- 较低的耗材成本： 易耗品只有非常便宜喷嘴和保护镜片；
- 较低的维护成本：无激光器工作气体；光纤传输，无需反射镜片；可节约大量维护成本；
- 设备操作维护方便：光纤传输，不需要复杂的反射镜等导光系统，无需调整光路，外光路免维护；
- 柔性导光效果：体积小巧，结构紧凑，易于柔性加工要求。
应用范围
主要配置：
| 序号 | 名称 | 数量 | 原产地和制造商名称 |
| 一 | 激光器 | ||
| 1 | 光纤激光器 | 1套 | 锐科 |
| 2 | 激光电源 | ||
| 3 | 精密冷水机组 | 1套 | 同飞制冷 |
| 二 | 外光路及切割头 | ||
| 1 | 专用激光切割头 | 1套 | RayTools|Bt240 |
| 三 | 机床主机 | ||
| 1 | 机床床身，时效处理 | 1台 | 自产 |
| 2 | X、Y轴齿轮齿条 | 1套 | YYC |
| 3 | 导轨 | 1套 | 台湾上银 |
| 4 | 伺服电机及驱动器 | 3套 | 安川 |
| 5 | 减速机 | 3套 | Apex |
| 四 | 数控及软件系统 | ||
| 1 | 数控系统（含控制软件） | 1套 | 柏楚控制系统 |
| 五 | 选配附件 | ||
| 1 | 交换工作台 | 1套 | 自产 |
| 六 | 赠送配件 | ||
| 1 | 调整垫铁 | 6组 | |
| 2 | 切割喷嘴 | 20个 | |
| 3 | 保护镜片 | 20片 | |
| 4 | 无水乙醇 | 1瓶 | |
| 5 | 进口无尘棉签 | 1包 | |
| 6 | 激光防护镜 | 1付 | |
技术参数
| 激光器类型 | 光纤激光器3300W |
| 激光工作介质 | 光纤 |
| 激光波长 | 1060-1080 nm |
| 额定输出功率 | 1500W |
| 光束质量 | ＜0.373mrad |
| X轴行程 | 3000mm |
| Y轴行程 | 1500mm |
| Z轴行程 | 120mm |
| 有效切割范围 | 3000*1500mm |
| 工作台轴向定位精度 | ≤±0.03mm/m |
| 工作台重复定位精度 | ≤±0.02mm/m |
| 最大空行速度 | 80m/min |
| 支持图形格式 | DXF格式（支持CAD、CORELDRAW、AI） |
| 电源额定参数 | 三相交流380V 50Hz |
| 设备用电功率 | 13KW |
