SD-560 (非标机订做)

卧式旋转气动打标机
适合在重量重,直径大的圆柱形产品上打印,可打印出厂编号商标等(如法兰盘),是生产法兰等企业打标的理想设备。该打标机采用进口部件组装而成,质量稳定,打印精度高,可做深度的性标记。

卧式旋转气动打标机适用于

各种铜、铝、不锈钢铭牌打标,汽车零部件打标,五金零部件打标。点阵防伪打标,铸件深度打标,齿轮、锯片、阀门、塑料、刻度、硬质合金等产品打标,钢管件圆周打标,锥形打标。

客户服务热线
400-650-2818
邮箱:shanda8888@126.com
传真:010-87701234
个性定制 免费打样
产品细节图展示

QQ截图20160415141104

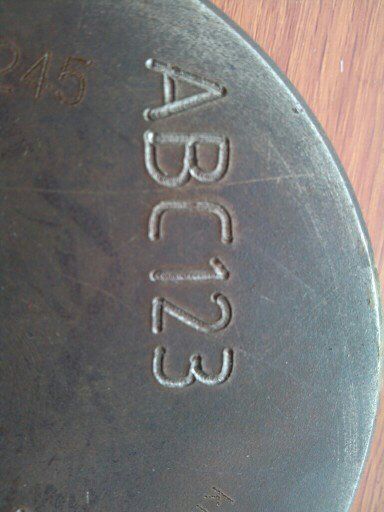

打标样品展示
  • 阀门打标
  • 气动样品04
产品介绍
         卧式旋转气动打标机标记清晰,耐高温,耐腐蚀,打标深度可调,线条粗细可调,通过电脑设计打印,任何数字、字母、汉字、符号、图形都可直接打印输出。

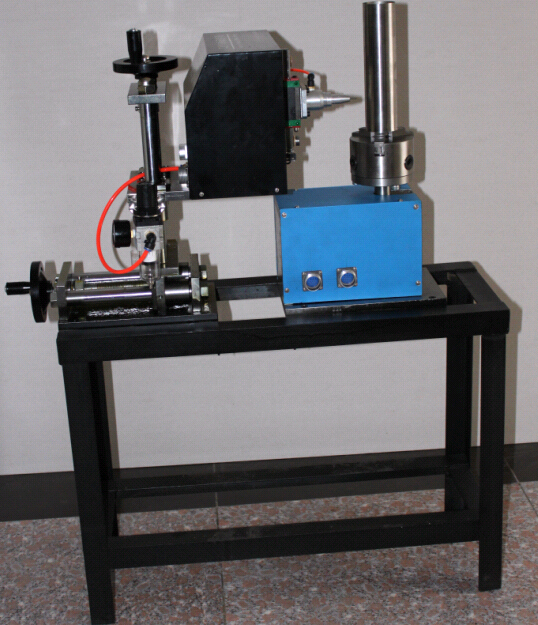

    卧式气动打标机构造

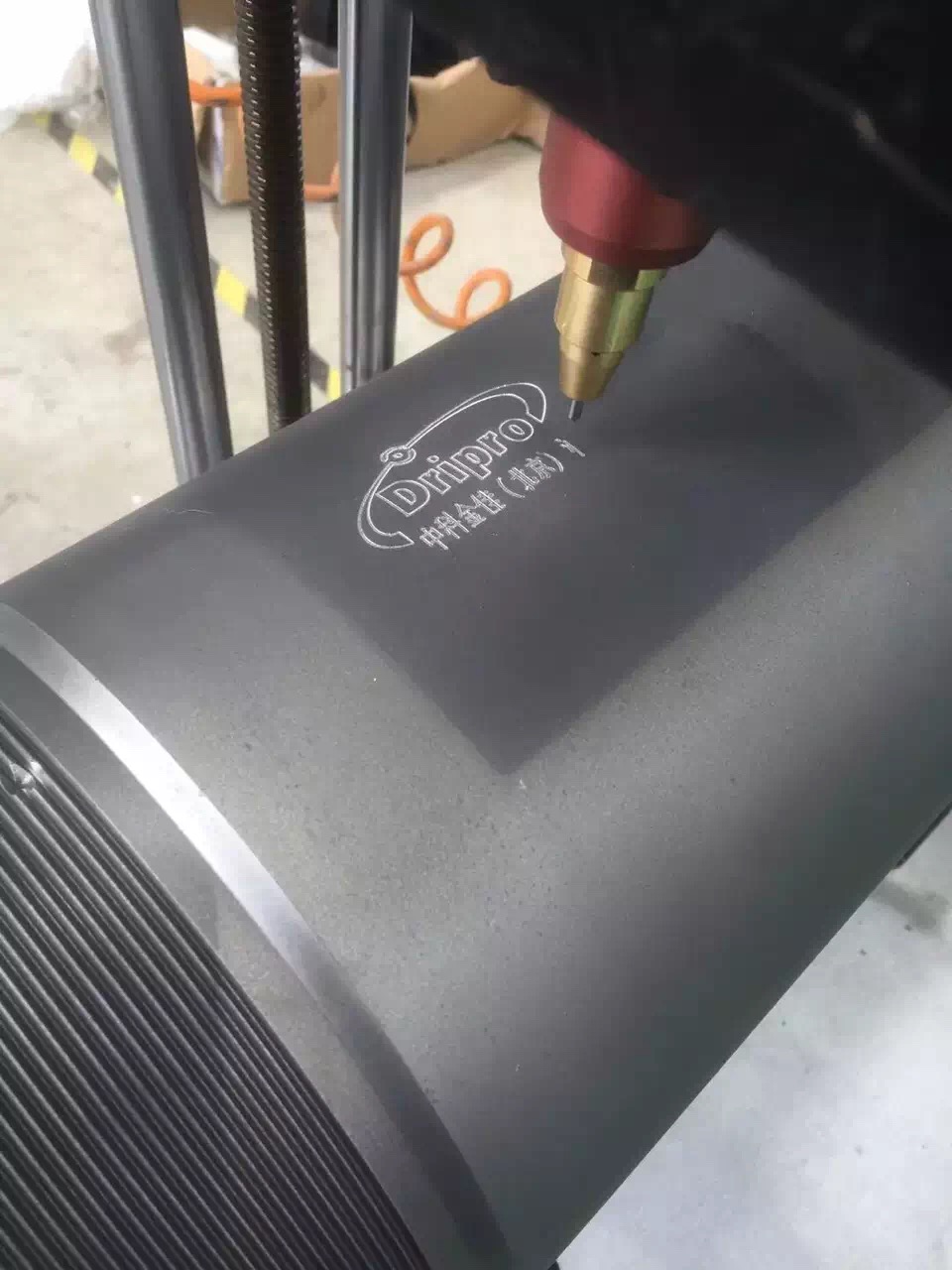

    卧式转气动打标机是在平面气动打标机的基础上单独加旋转工装,即可实现圆轴面打标,旋转夹具可带动工件360°同步旋转,精度高,标记清晰。我公司可以根据客户需求定做各种打标工装:标牌工装,旋转工装,台钳夹具,气缸带动工装等。
应用范围
序号 配件名称 数量
1 直线导轨(台湾上银HWIN) X2
2 美国MAC 电磁阀 X1
3 和利时驱动器 X2
4 四海电机 X2
5 打标头(北京珊达) X1
6 控制器(北京珊达) X1
7 19针连线 X1
8 软件光盘(北京珊达) X1
9 AirTac两联件 X1
10 打标针 X1
11 25针数据线 X1
12 说明书(北京珊达) X1
13 保修卡及合格证 X1
14 电源线 X1
15 伏龙同步带 X2


技术参数
打印速度 6-8个字符/秒(2号字符)或直线:80mm/秒 打印针冲击频率、硬度  300次/秒、硬度:HRC92
打印深度 0.012-0.3mm(视材质硬度而定) 压缩空气 0.3-0.6Mpa
打印工件硬度 <HRC60 温度  0℃~+55℃
最小字符 1mm 湿度 相对湿度<90%
运动定位精度 0.04mm 功耗 <400W
重复打印精度 0.04mm、可打印1mm字符 电源 AC220V±10%50HZ
打印范围 平面:140X80mm 可定制满足其它打印情况的打标机  整机重量 <60kg
