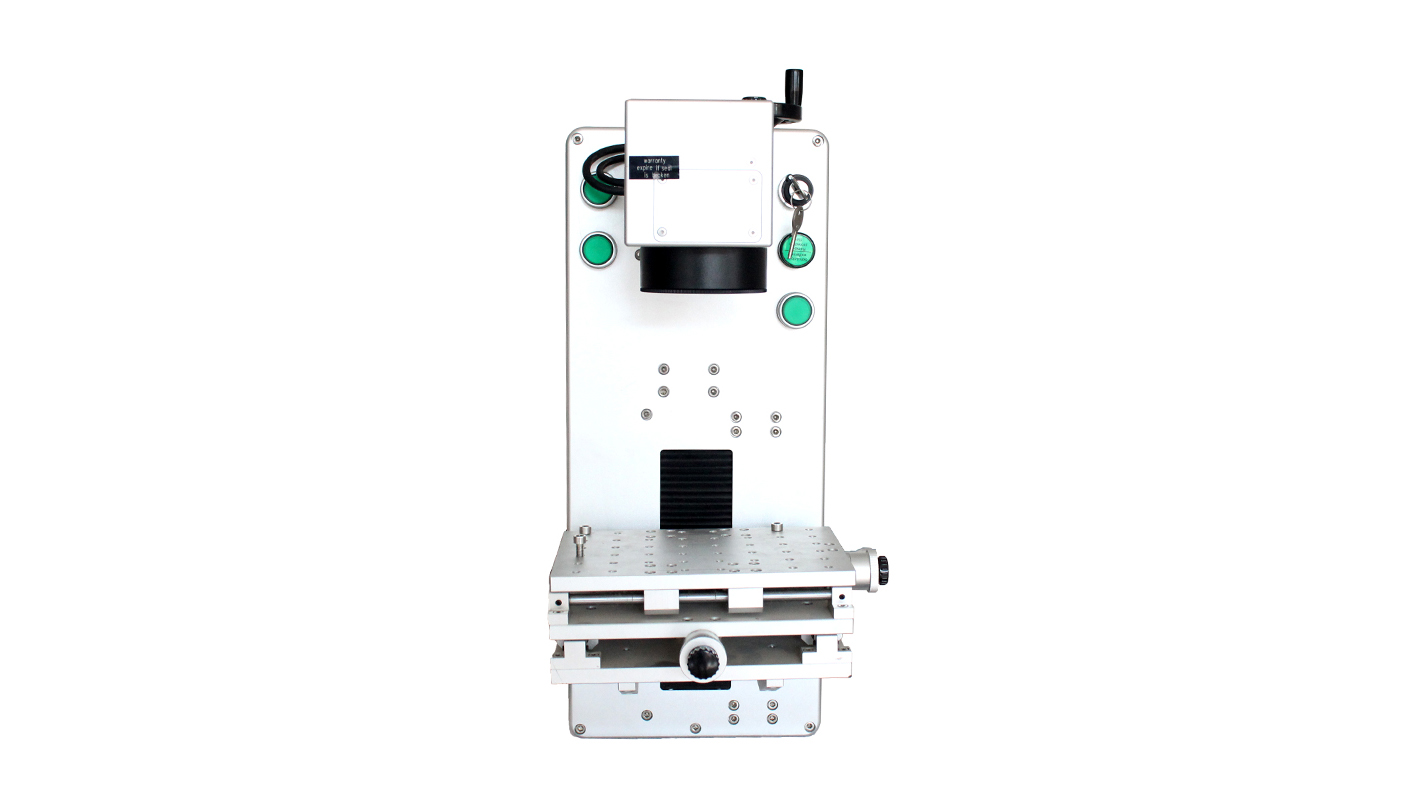

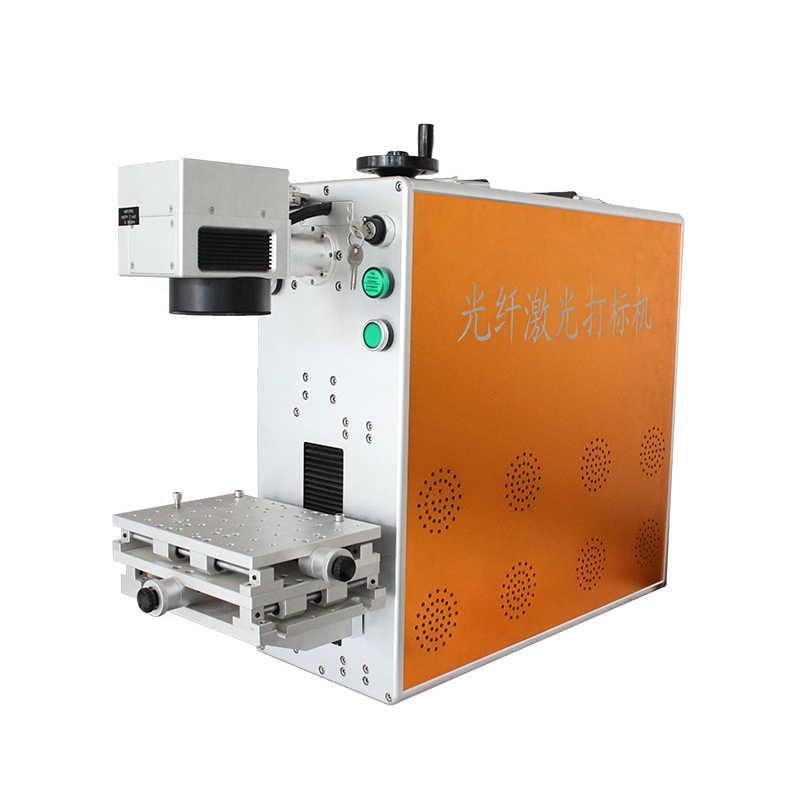

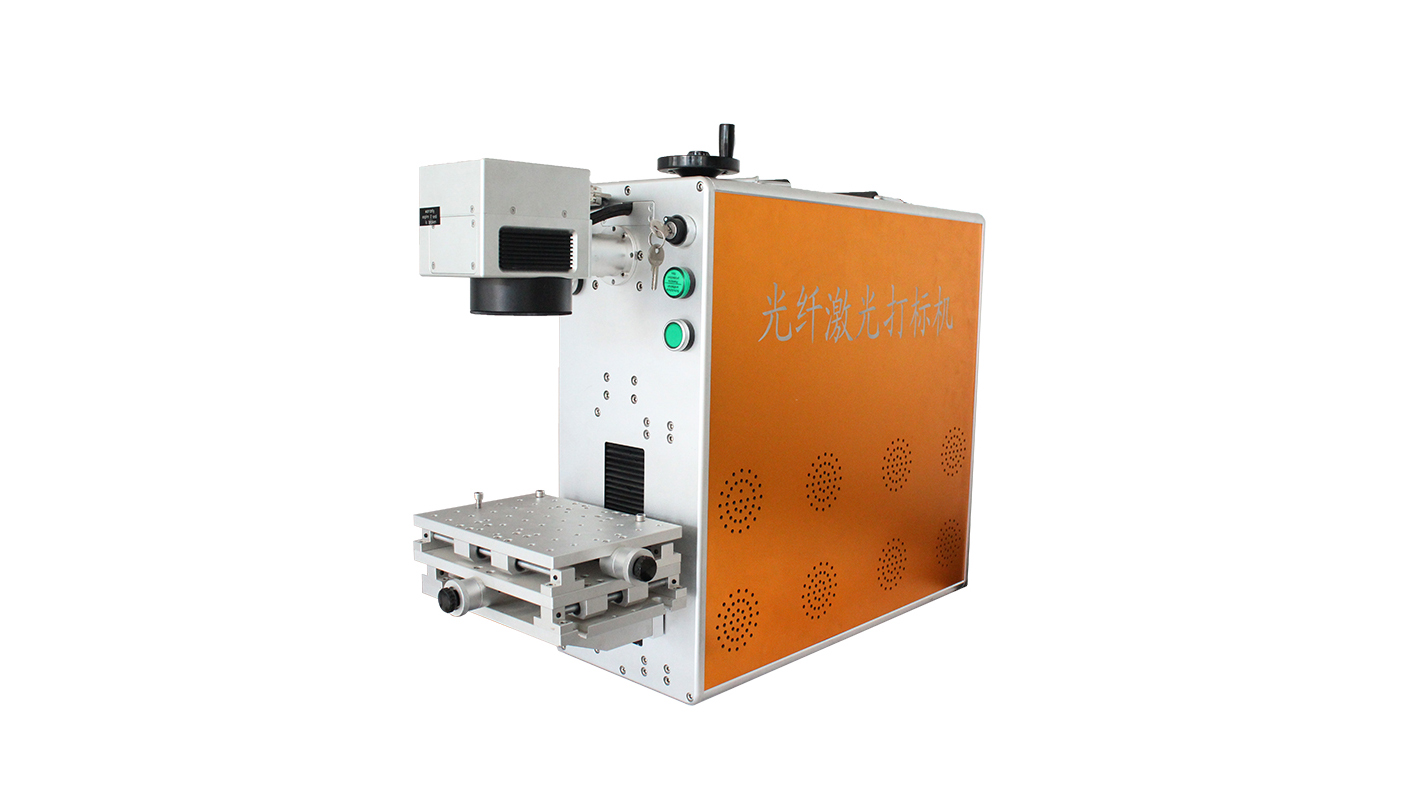

YLP-SD20T 便携一体机


适用行业:集成电路芯片、电脑配件、工业轴承、钟表、电子及通讯产品、航天航空器件、各种汽车零件、家电、五金工具、模具、电线电缆、食品包装、首饰、烟草以及军用事等众多领域图形和文字的标记,以及大批量生产线作业。

适用材料:任何金属(含稀有金属)、工程塑料、电镀材料、镀膜材料、喷涂材料、塑料橡胶、环氧树脂、陶瓷、等材料。

客户服务热线
400-650-2818
邮箱:shanda8888@126.com
传真:010-87701234
个性定制 免费打样

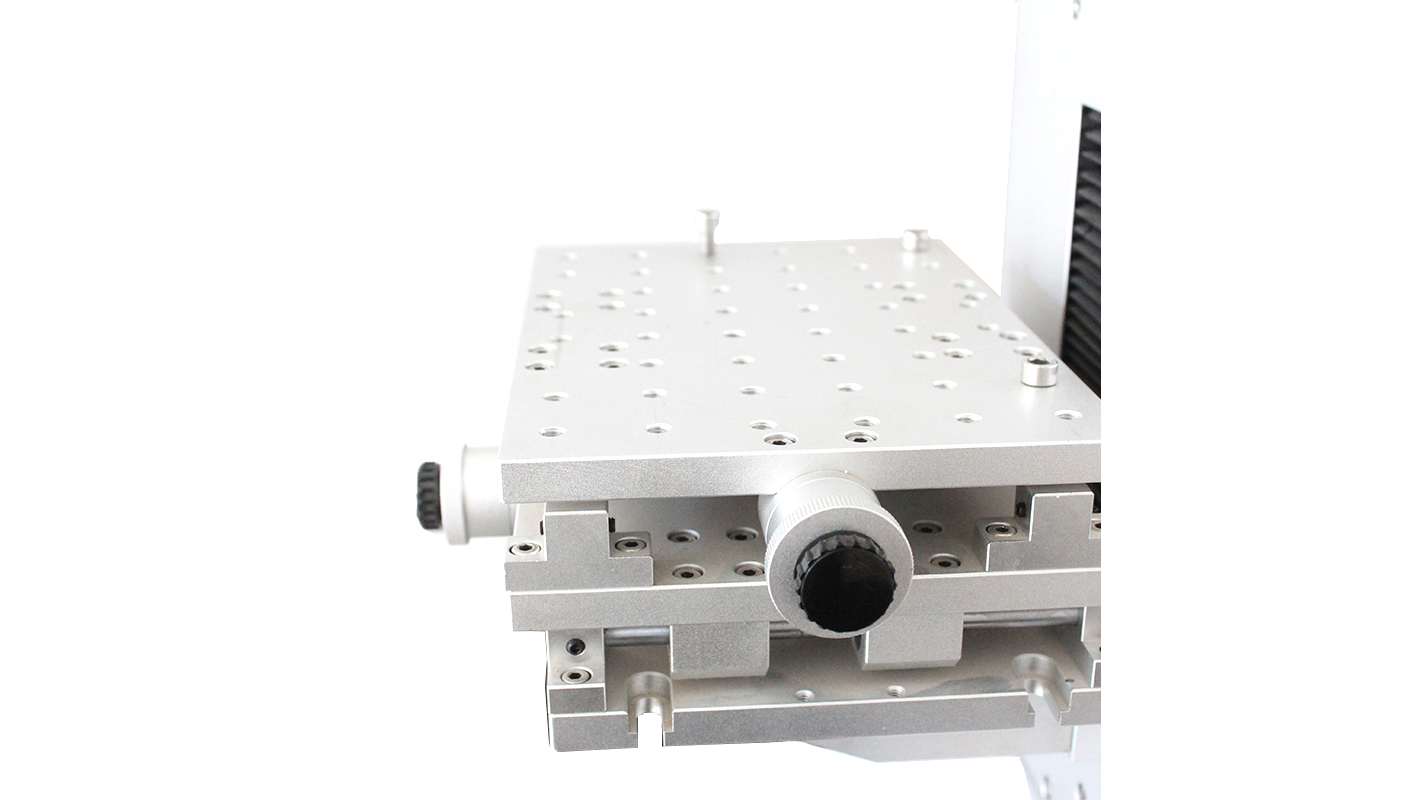

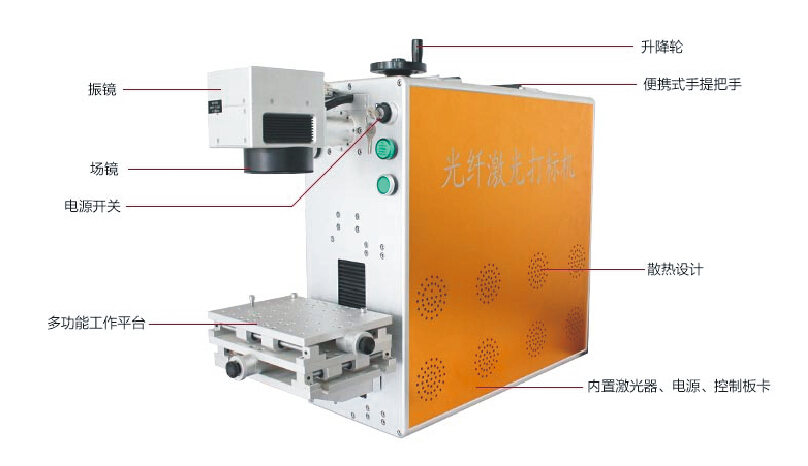

产品细节图展示
打标样品展示
  • 节能灯打标
  • 照明打标01
  • 100008009371_13815607011173
  • psb (5)
  • IMG_0521
  • 激光打标机样品22
产品介绍


打标校果完美、免维护

光束质量高,为基模(TEM00)输出,聚焦光斑直径不到20um。发散角是半导体泵浦激光器的1/4。特别适用于精细、精密打标; 使用寿命长,适用于恶劣环境工作。

电光转换率高、更节能

电光转换效率高,综合电光效率高达30%以上,是灯泵浦固体激光打标机的1/10;耗电量小,整机耗电不到500W。

打标速度快、效率高

加工速度快,是传统打标机的2-3倍,光学扫描振镜,激光重复频率高,高速无畸变。




应用范围

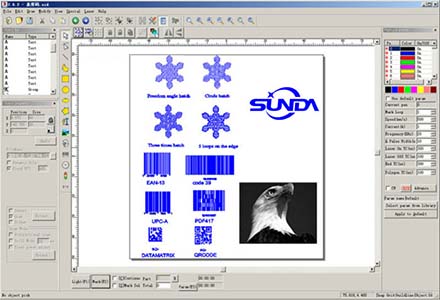

   正版激光打标专用软件

1.支持C02,YAG和SPI等激光器和IPG、RAYCUS等多种光纤激光器。可根据需要由软件调节电流,脉冲频率,占空比等
2.支持单独的红光和激光器内置红光
3.密码控制,可防止参数被随意修改
4.强大的IO控制,16路输入,16路输出,还可提供OC输出,可使机器轻松实现自动化
多种校正方式。有传统的内部校正,还提供专门的软件提供非常精准的校正,配合摄像校正设备计算的结果,可获得极其精准的校正结果。
5.支持扩展轴功能,可带两路电机。有多种旋转轴打标方式,可选择适合加工需要的,可双轴拼图打标,可在戒指内部打文字
6.飞行打标:在防漏和防打标偏移的情况下高速打标,可打条码,可打超长的文本
7.填充功能完善:支持3层填充,4种填充方式,每层可独立设定参数。可修改填充角度,边距,间距等参数,达到更好的加工效果
8.强大的变量文本功能:日期,时间,usb条码枪,序列号,excel表,txt文件,串口通讯,网口通讯,还可从任意数据库中读取列信息。不仅可以截取变量文本内容还可组合文本内容

9.256层加工参数:不同对象设置不同的加工参数,可达到不同的效果
10.支持PLT,DXF,AI.DST,JPC,SVG,NC,BOT,BMP,JPG,JPEG,GIF,TGA,PNG,TIF,TIFF文件
11.支持30余种一维条码和二维条码
12.文本和图片加工支持动态文件(文件名固定,但文件内容在加工中会发生变化)
编辑功能强大:任意的曲线文本,任意的图形编辑,打散/组合,群组/取消,焊接,修剪,交叉等等
13.多语言支持,轻松本地化

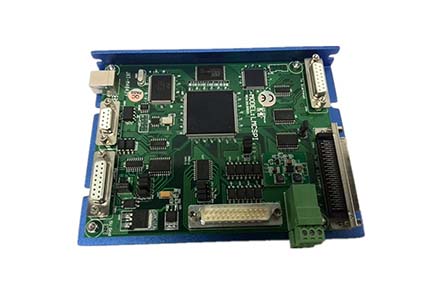

USB光纤激光控制卡

连接方式         USB2.0传输接口
振镜信号         数字信号
激光器信号       DB25插座输出激光控制信号
扩展轴数目       两个
输入口数目       16路TTL
输出口数目       8路TTL,其中4个输出口可设为OC输出
是否支持飞行     是
是否支持多卡     是

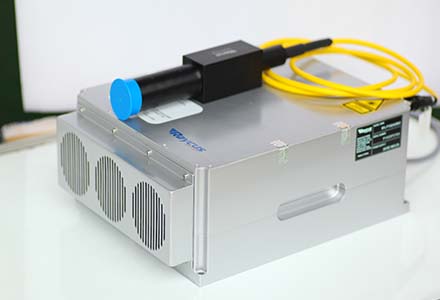

锐科脉冲光纤激光器

锐科公司 20 - 100W调Q系列脉冲光纤激光器具有高峰值功率、高单脉冲能量、光斑直径大小可选的特点,能广泛应用于金属和非金属、具有高反特性的金、银、铜、铝等材料的打标、精密加工、图文雕刻等领域,尤其在激光打标应用领域,相比传统激光器成本更低廉,性能更稳定。产品可靠性受到市场广泛认可,产品品质达到先进水平。

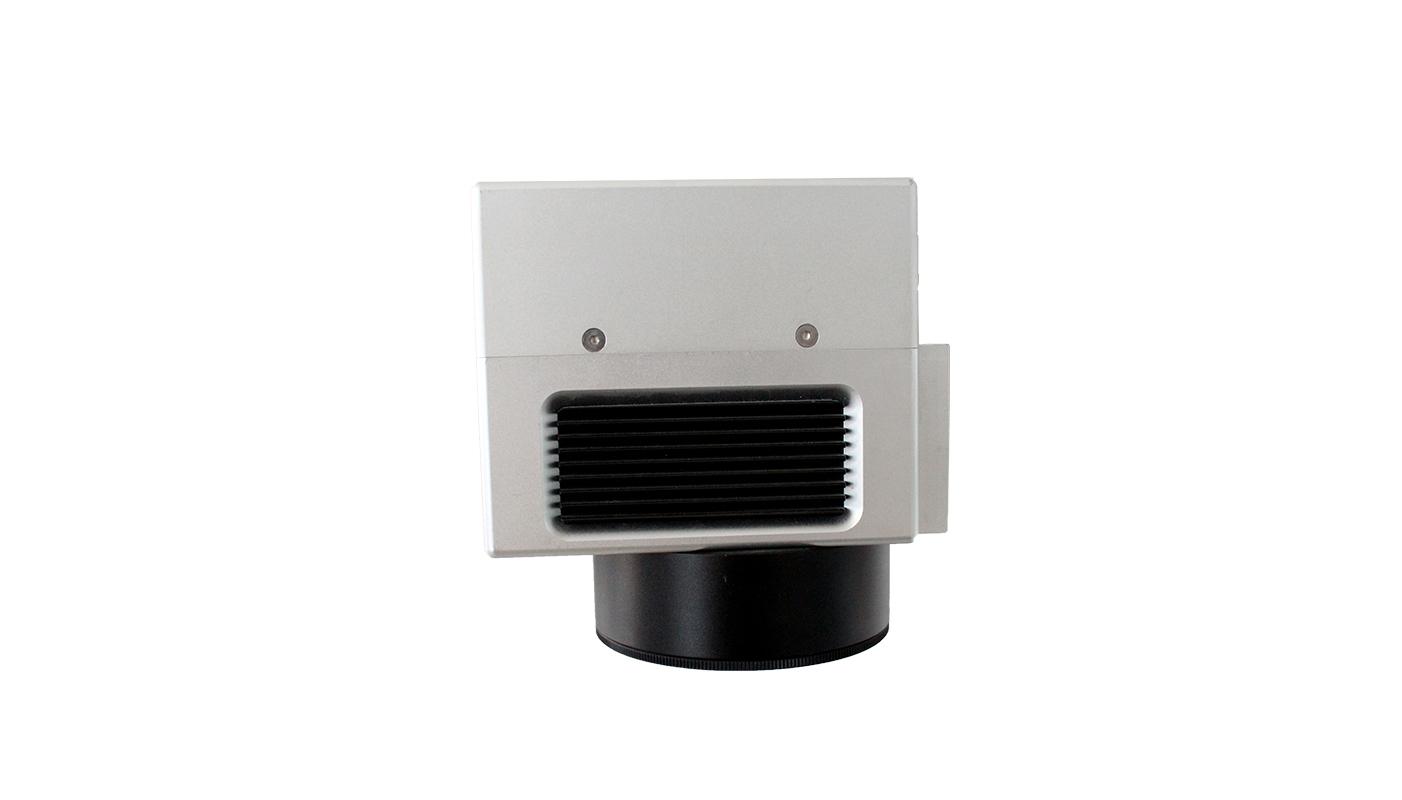

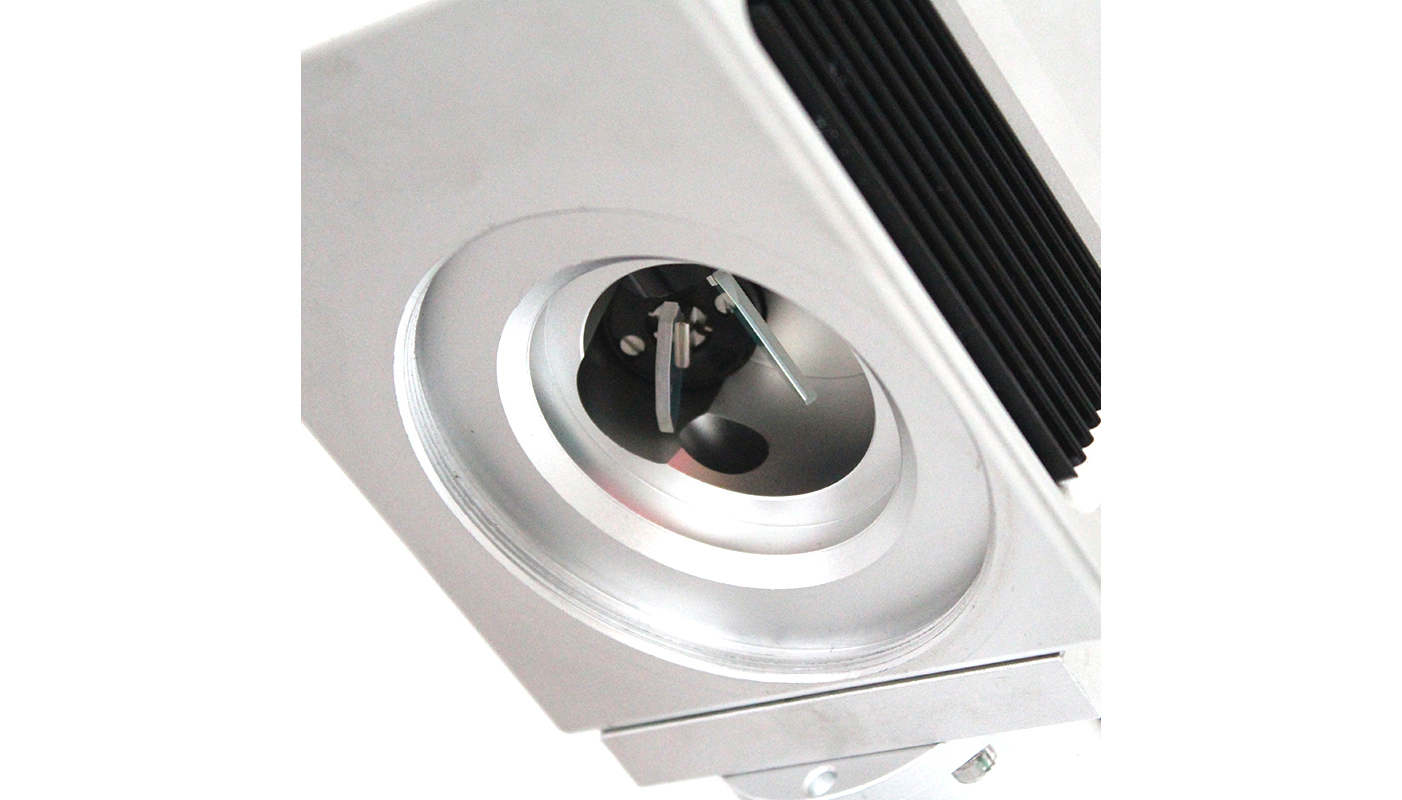

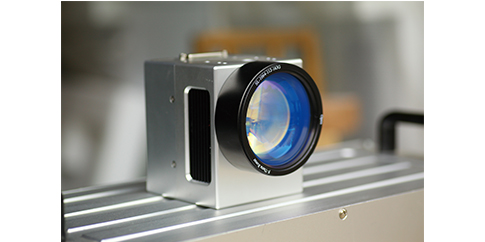

高速扫描振镜头,新加坡波长厂镜

高速光学扫描振镜系统技术参数(所指角度为机械角,所有参数测定均为一分钟上电后)
1、伺服驱动板参数说明
1.1 电源电压:±24V±10%(正负电压绝对值相等)
1.2 模拟信号输入阻抗:100K±1%Ω(单端输入)
1.3 位置信号输出阻抗:1K±1%Ω
1.4 模拟位置信号输入范围:±10V/±5V(可选)
1.5 位置信号输入比例系数:0.5V/°
1.6位置信号输出比例系数:0.5V/°
1.7 工作温度:25℃±10℃
1.8 驱动板尺寸:96.9mm(L)*71mm(W)*37mm(H)



技术参数

光束质量 M2:1.5  (TEM00模) 重复精度 0.002mm
平均输出功率 20w 最小线宽 0.016mm
最大达标线速度 12000mm/s     整机耗电功率 约500w
激光波长 1064nm   冷却系统 风冷
打标范围 110mm×110mm 设备工作环境 干净无灰尘或灰尘较少
激光重复频率 20KHz-80KHz  标刻深度 0.01-0.2mm(视材质而定)
最小字符高度 0.05mm 电源要求 AC220V/50HZ/2A
